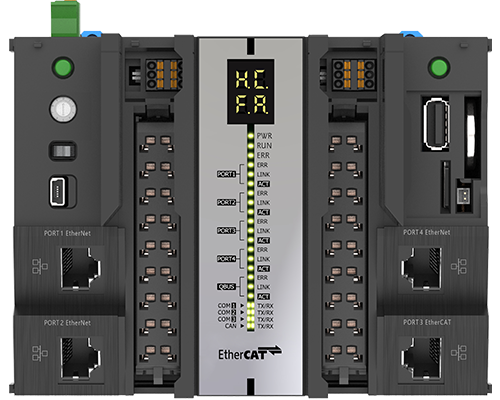

HCFA HCQ1-1300 Serisi
Otomasyon Kontrol Sistemleri
HCFA Q1 SERİSİ ÖZELLİKLERİ
Hcfa Q Serisi Ürünleri Türkiye İstanbul Anadolu bölgesinde Redline otomasyonda serisini bulabilirsiniz. Q serisi ürünlerimizin özelliklerini tüm detayıyla bizden bilgi isteyebilir ayrıca pdf dosyalarına aşağıdaki linklerden ulaşabilirsiniz.
Hcfa Q Serisi Motion CPU’lar Codesys yazılımı ile çalışan modern bir kontrolcüdür.
Hcfa Q serisi Motion CPU ailesi altı seri içerir: Q0, Q1, Q3, Q5, Q7 ve Q9 serisi, 256 eksene kadar uygulamalarda kullanılabilir.
CODESYS V3.5 IDE ile uygulama programı geliştirme,
-IEC61131-3 özellikleri ile 6 programlama dili: LD/ST/SFC/CFC/IL/FBD,
-Modern bir görsel arayüz ve düzenleme pencereleri,
-Hata teşhisi ve çevrimiçi simülasyon işlevleri,
-Veri alma, izleme ve analiz araçları sağlar
Çoklu haberleşme protokolleri destekler:
EtherCAT, Ethernet I/P, CANopen Master, OPC UA Server, Modbus TCP, Modbus RTU, RS232/RS485
PLCopen standart motion kontrol temelinde softmotion (yazılım tabanlı hareket kontrol) özellikleri sağlar
Coupler(bağlayıcı), dijital giriş, dijital çıkış, analog giriş, analog çıkış, sıcaklık sensor giriş, yüksek hızlı sayıcı, step motor kontrol modülü gibi birçok I/O genişletme modül seçenekleri sunar.
Tüm IO modülleri, Coupler ile birlikte kullanıldığında üçüncü parti başka marka bir EtherCAT master kontrolör ile birlikte EtherCAT Remote IO olarakda kullanılabilir
16MB program kapasitesi, I-alanı (%I): 128kB, Q-alanı (%Q): 128kB, M-alanı (%M): 512kB, enerji kesintisinde kalıcı alan: 800kB, diğer değişkenler: sınırsız.
EtherCAT 100Mbps (100Base-TX), CanOpen 1Mbit max., RS232/RS485 115.2k iletişim hızları.
EtherCAT iletişim saykıl: minimum 1ms (çoklu eksenler için 4ms varsayılan önerilmektedir.)
CanOpen ve RS485 için 120ohm dahili hat sonlandırma direnci içerir.
CanOpen master için max.32 slave. EtherCAT Input: 5,736 byte, Output: 5,736 byte max. RS485 için max. 32 slave.
Q1 serisi üzerinde 16 DI, 16DO (NPN) 24V DC dahili olarak mevcuttur. Genel amaçlı olarak kullanılabileceği gibi 200kHz’e ulaşan yüksek hızlı pulse giriş ve çıkış, giriş interrupt olarak ta kullanılabilir.
İlave genişletme modüllerinin sayısı, modülün mevcut Q-Bus güç tüketimine göre hesaplanmalıdır.
| ÜRÜN KODU | ÜRÜN AÇIKLAMASI |
|---|---|
| HCQ0-1100-D | Motion Controller CPU (16 Eksene Kadar EtherCAT-Modbus-CANopen) 16W |
| HCQ1-1200-D3 | Motion Controller CPU (16 Eksene Kadar EtherCAT-Modbus-CANopen) 16W |
| HCQ1-1300-D3 | Motion Controller CPU (32 Eksene Kadar EtherCAT-Modbus-CANopen-Ethernet/IP) 16 hızlı giriş-çıkış- 16W |
| HCQX-EC01-D | EtherCAT Coupler 16W |
| HCQX-EC02-D | EtherCAT Coupler 16W (slot node desteği) |
| HCQX-ID16-D2 | 16 Kanal dijital giriş modülü 1.35W |
| HCQX-ID32-D2 | 32 Kanal dijital giriş modülü 1.35W |
| HCQX-OD16-D2-PNP | 16 Kanal dijital çıkış modülü PNP 1.35W |
| HCQX-OD32-D2-PNP | 32 Kanal dijital çıkış modülü PNP 1.35W |
| HCQX-MD16-D2-PNP | 8 Kanal dijital giriş, 8 kanal dijital çıkış PNP 1.35W |
| HCQX-MD32-D2-PNP | 16 Kanal dijital giriş, 16 kanal dijital çıkış PNP 1.35W |
| HCQX-AD04-D2 | 4-Kanal analog giriş: 16-bit, 0~10V, -10~10V, -5~5V, 0~5V, 0~20mA, 4~20mA 1W |
| HCQX-DA04-D2 | 4-Kanal analog çıkış: 16-bit, 0~10V, -10~10V, -5~5V, 0~5V, 0~20mA, 4~20mA 1W |
| HCQX-TS04-D2 | 4-Kanal sıcaklık modülü: Termokupl (B/E/J/K/N/R/S/T), PT100/1000, Ni100/1000 1W |
| HCQX-HC04-D2 | 4-Kanal enkoder modülü: 200khz, NPN/PNP, 24V DC 1W |
| HCQX-ST1505-D2 | Step motor sürücü modülü:Tek eksen, 4A efektif akım |
| HCQX-PG04-D2 | 4-Eksen Puls çıkış modülü |
